Замена батарейки на Dell SC5020

На одной из систем хранения данных Dell SC5020, стали появляться ошибки на BBU батарейке, например в статусе было значение "Down", а в описании 28% (Cache will be enbled when safery charged). Write cache operation failed. Данная проблема указывает на проблему в работе батарейки кэширования, и требует замены. Если этого не сделать, то вы не сможете гарантировать целостность данных при использовании кэша записи, так как в случае потери электропитания кэш-память не чем будет в фоне поддерживать. А чаще всего если BBU работает неправильно, система может отключить кэширование записи, чтобы предотвратить потерю данных.

Процесс замены BBU на Dell SC5020

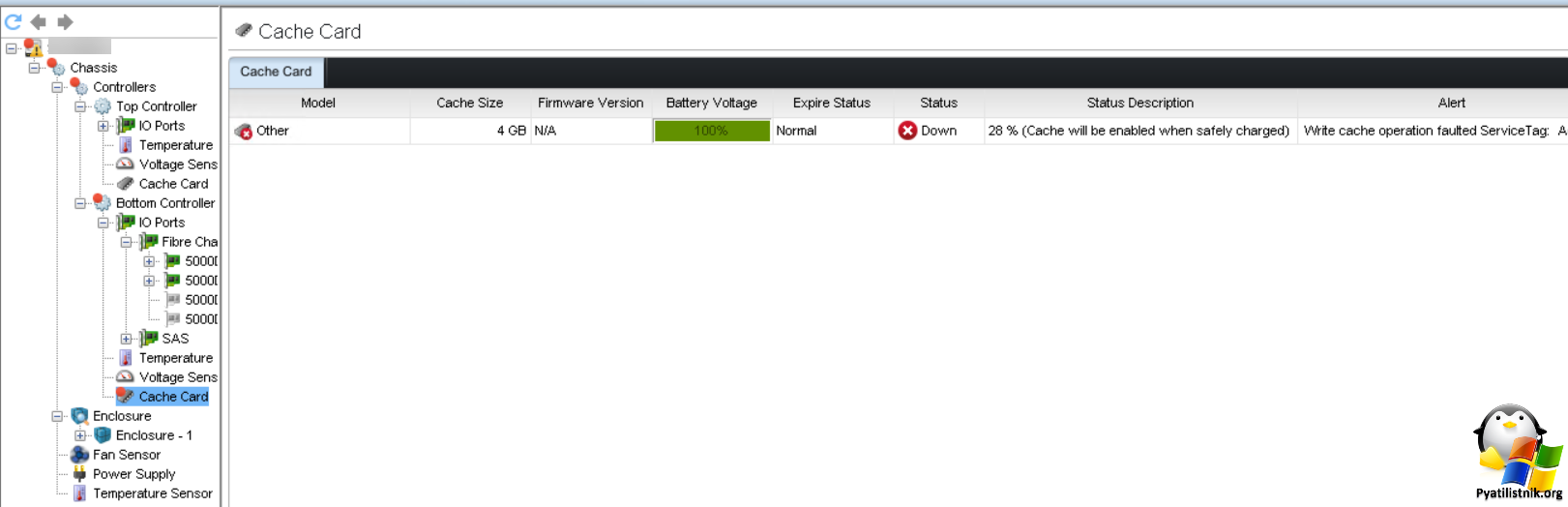

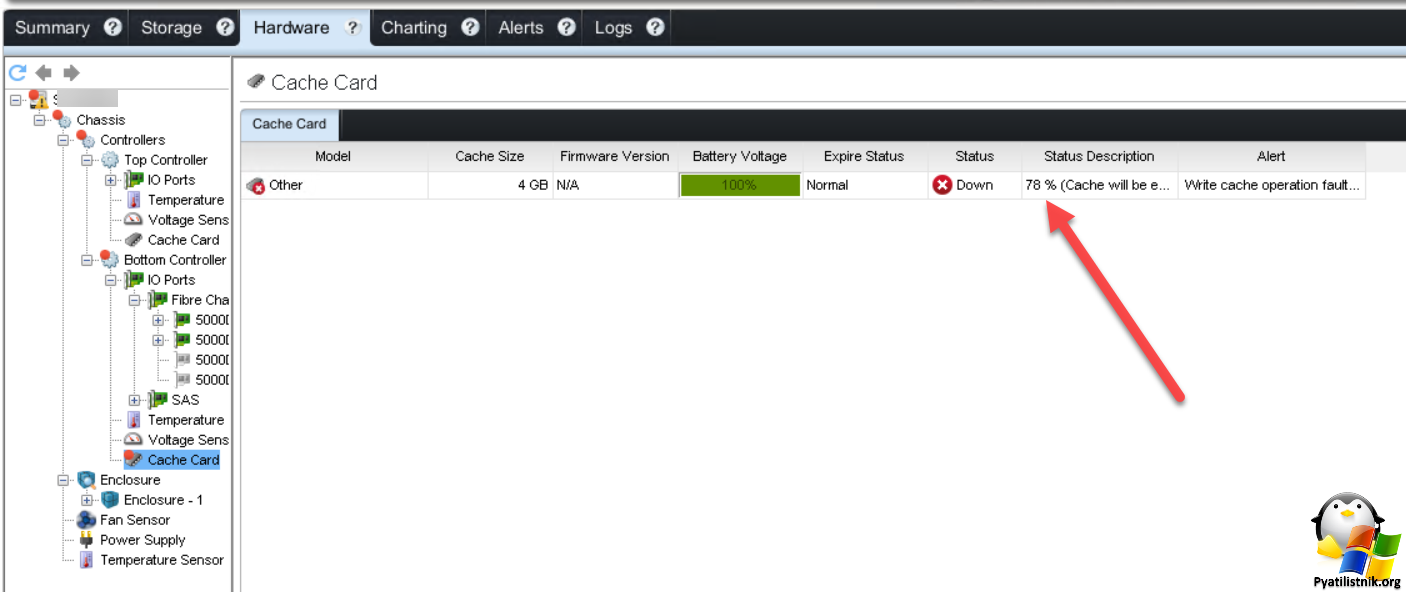

Было принято решение закупить две BBU батарейки для последующей замены. Текущее сбойное состояние выглядит вот так в Dell Storage Manager Client, если зайти в раздел "Cache Card".

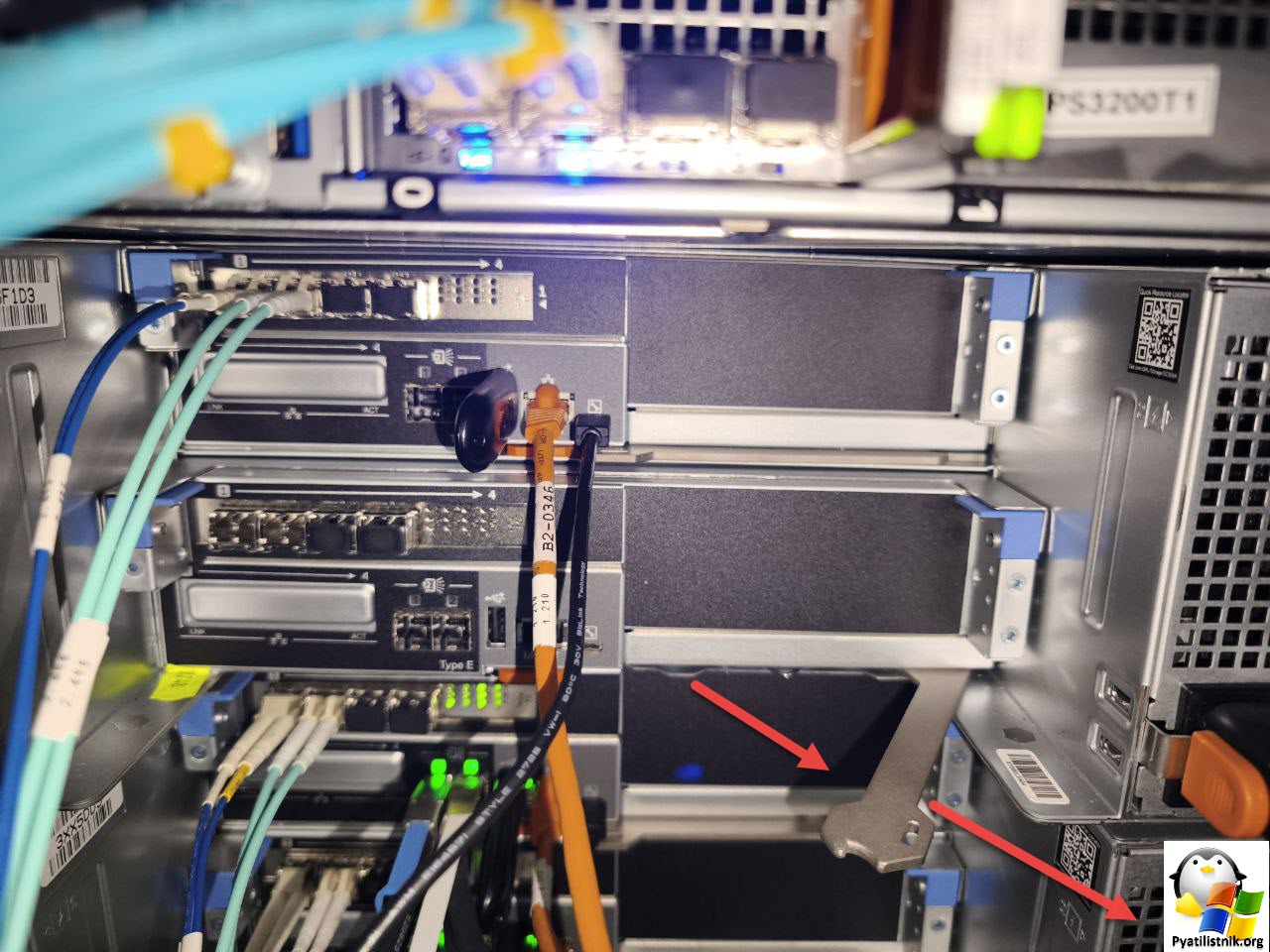

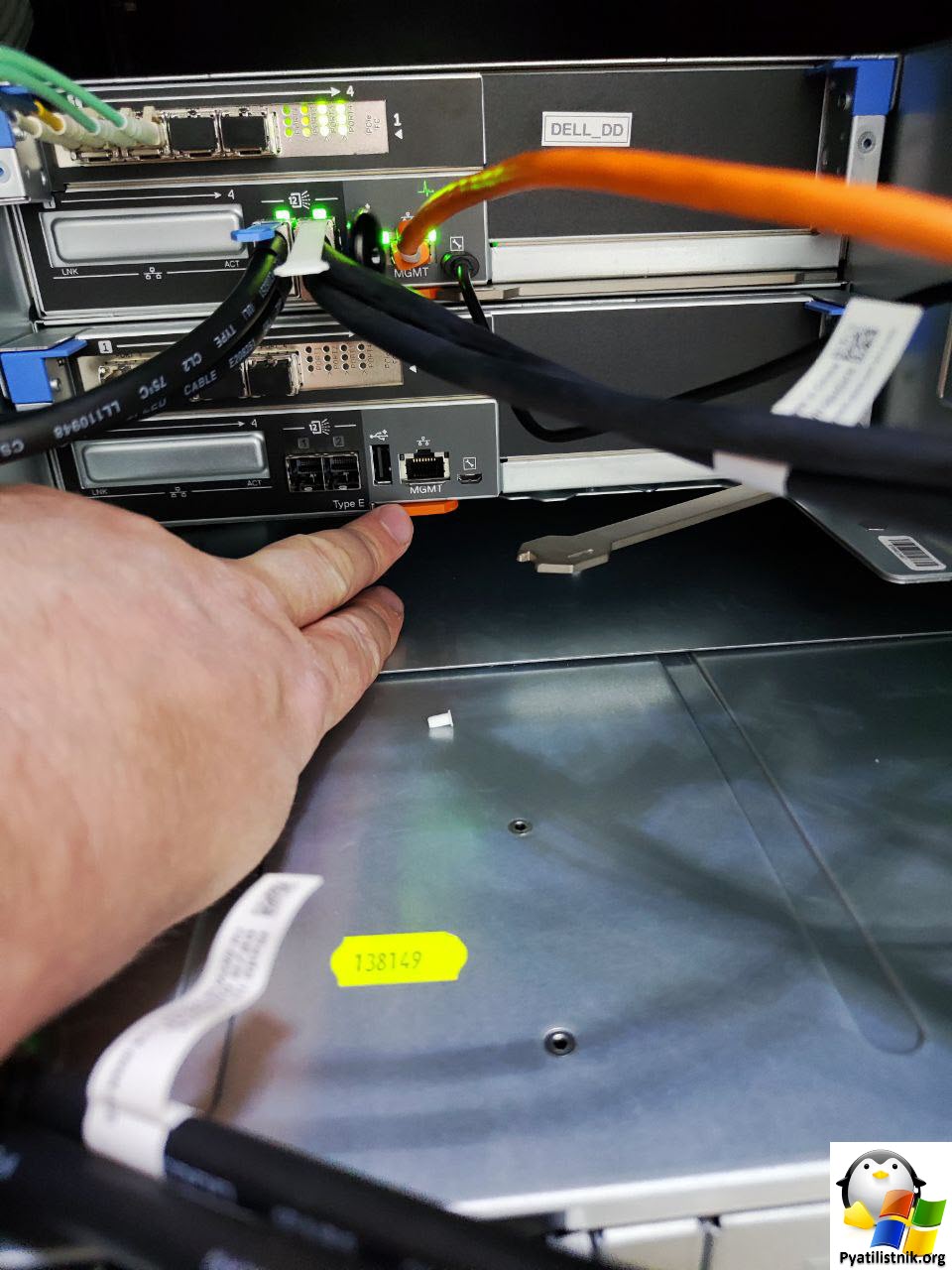

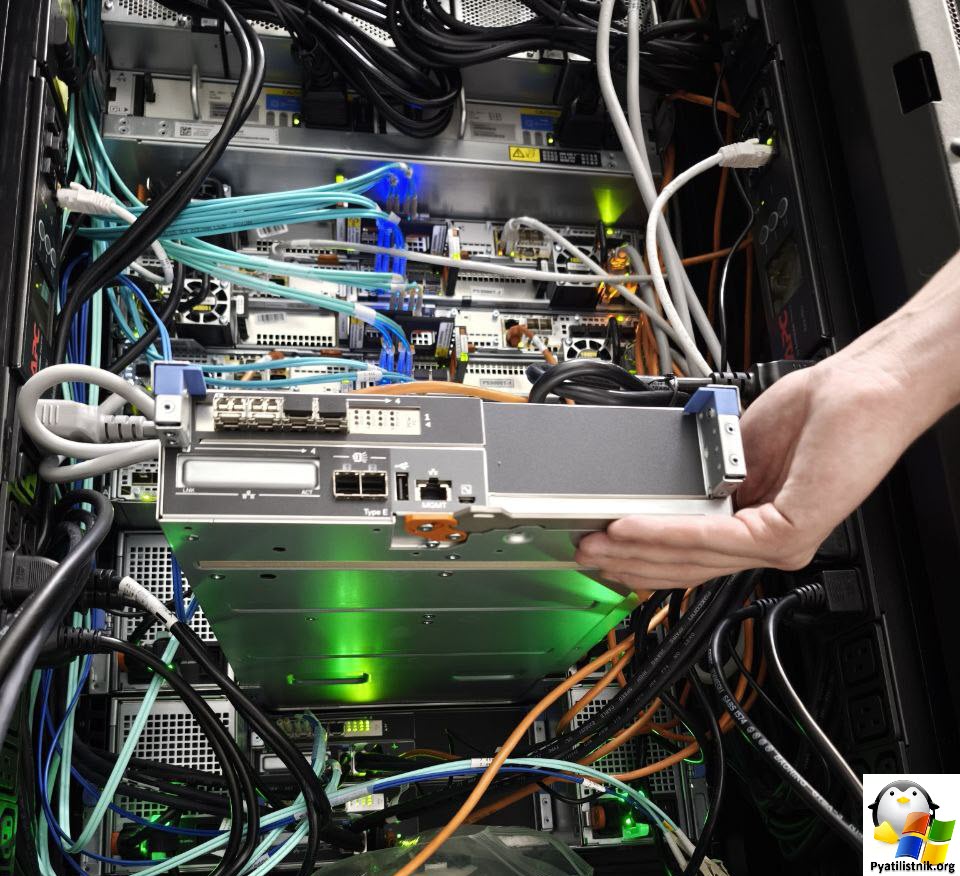

• Отключаем нужный контроллер, где планируем производить замену. Вытаскиваем все кабели электропитания. сети и FC. После чего нажмите оранжевую кнопку, которая откинет рычаг,  потяните за него, это выдвинет его из корзины.

Полностью извлекаем его.

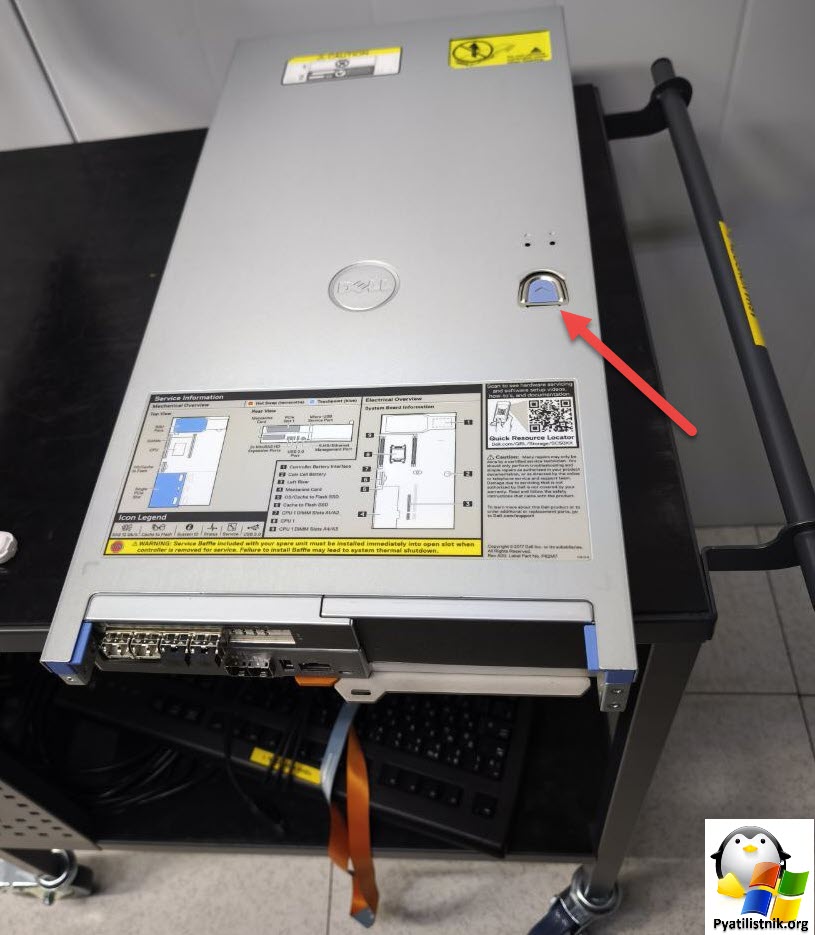

• Нажимаем на синюю кнопку и сдвигаем крышку вперед.

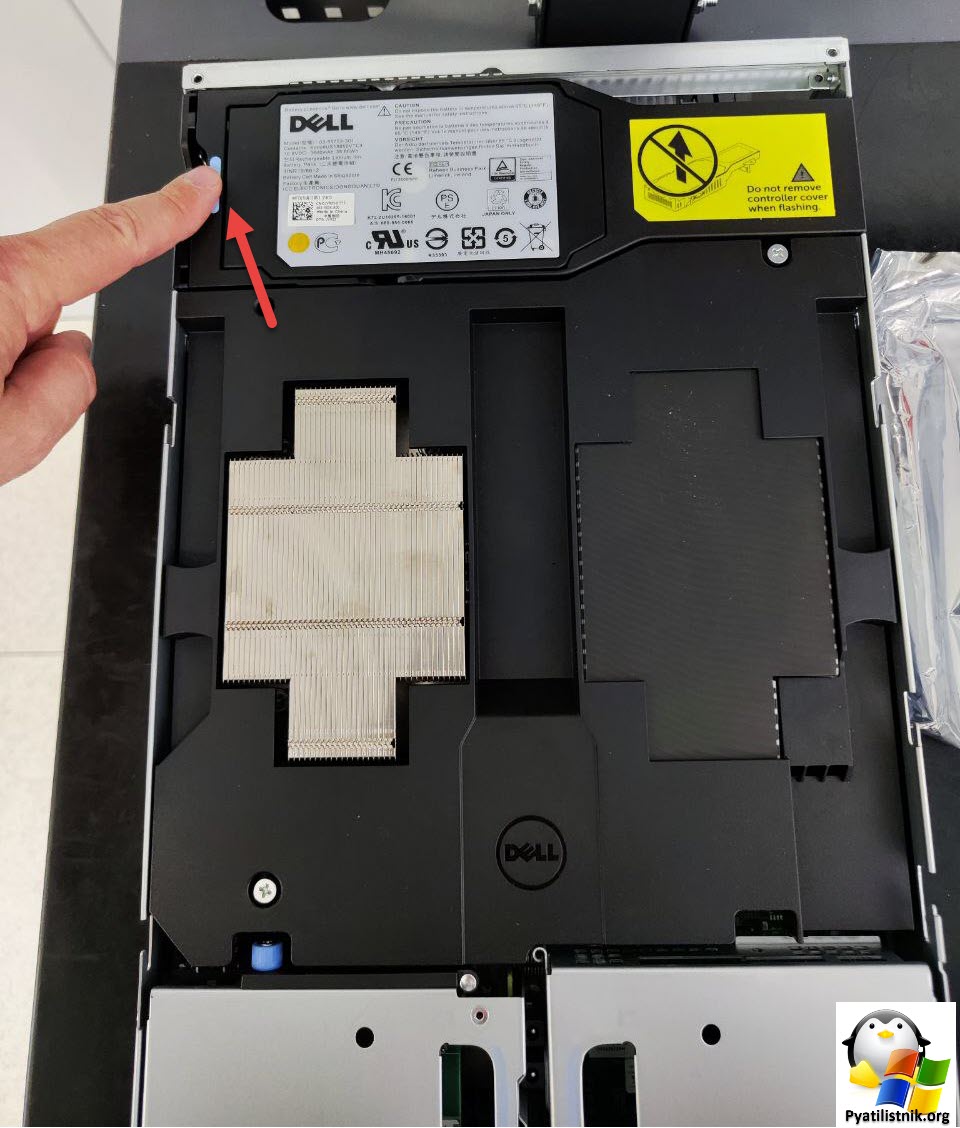

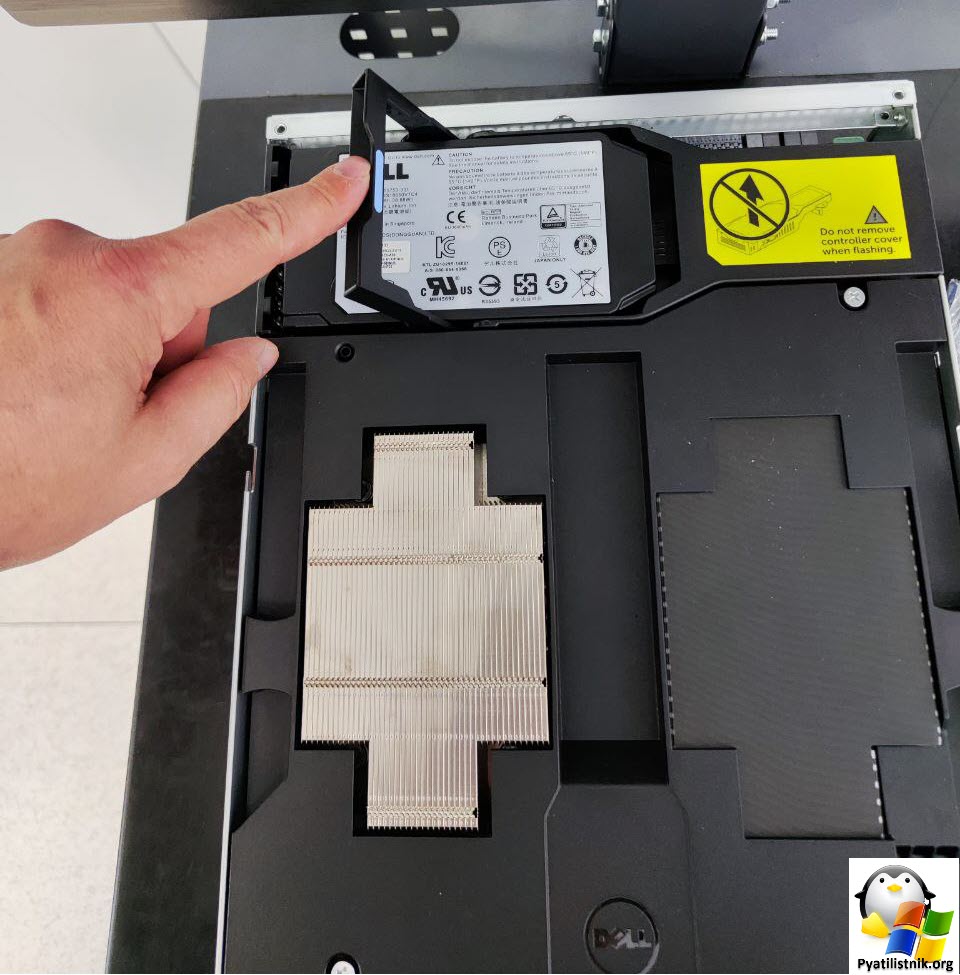

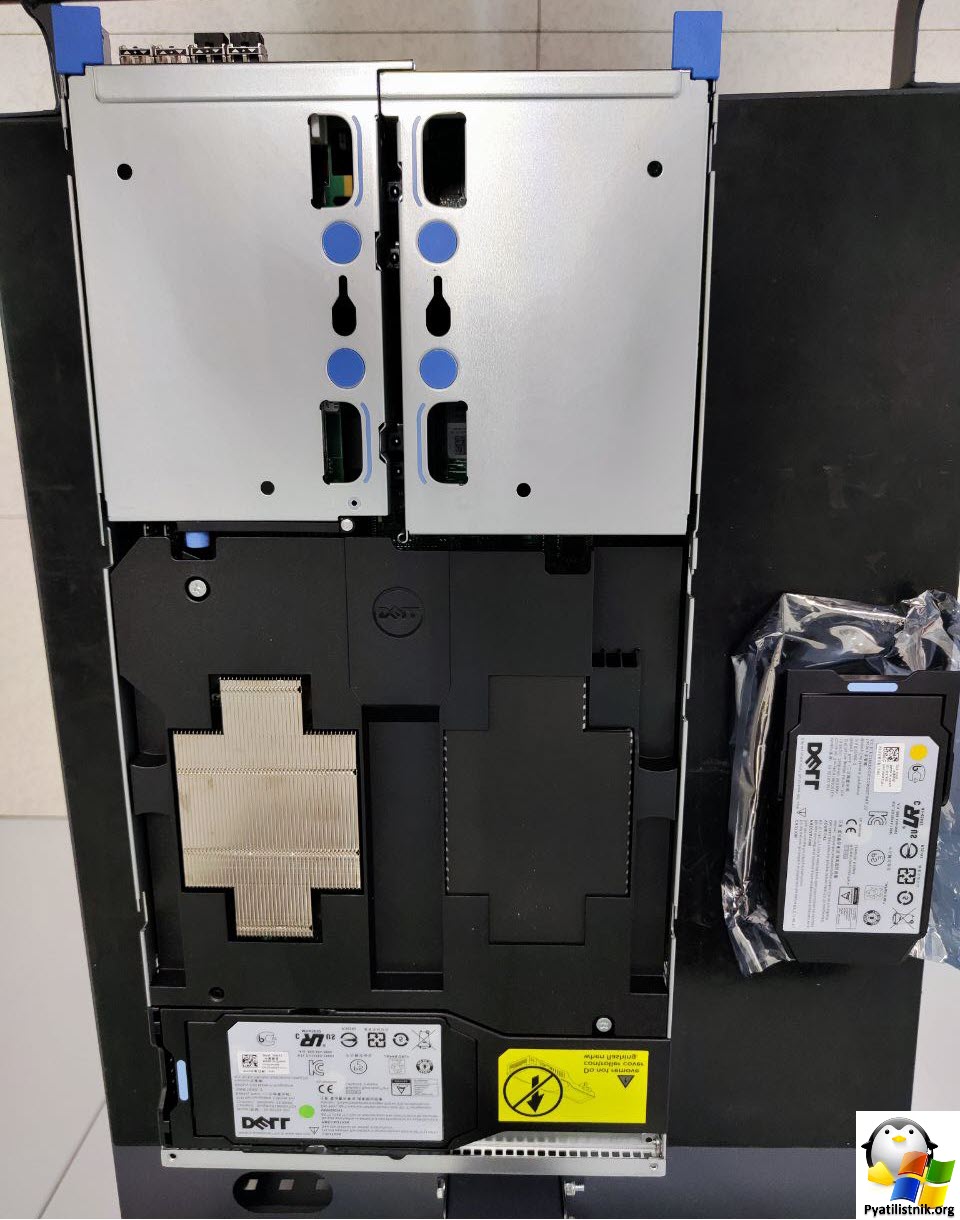

• В самом углу у вас будет вот такая большая кэширующая батарея. Потяните за синий рычаг вверх. Это позволит вам поднять его вверх и вытащить сбойную батарейку.

• Закрываем крышку и подключаем контроллер к корзине.

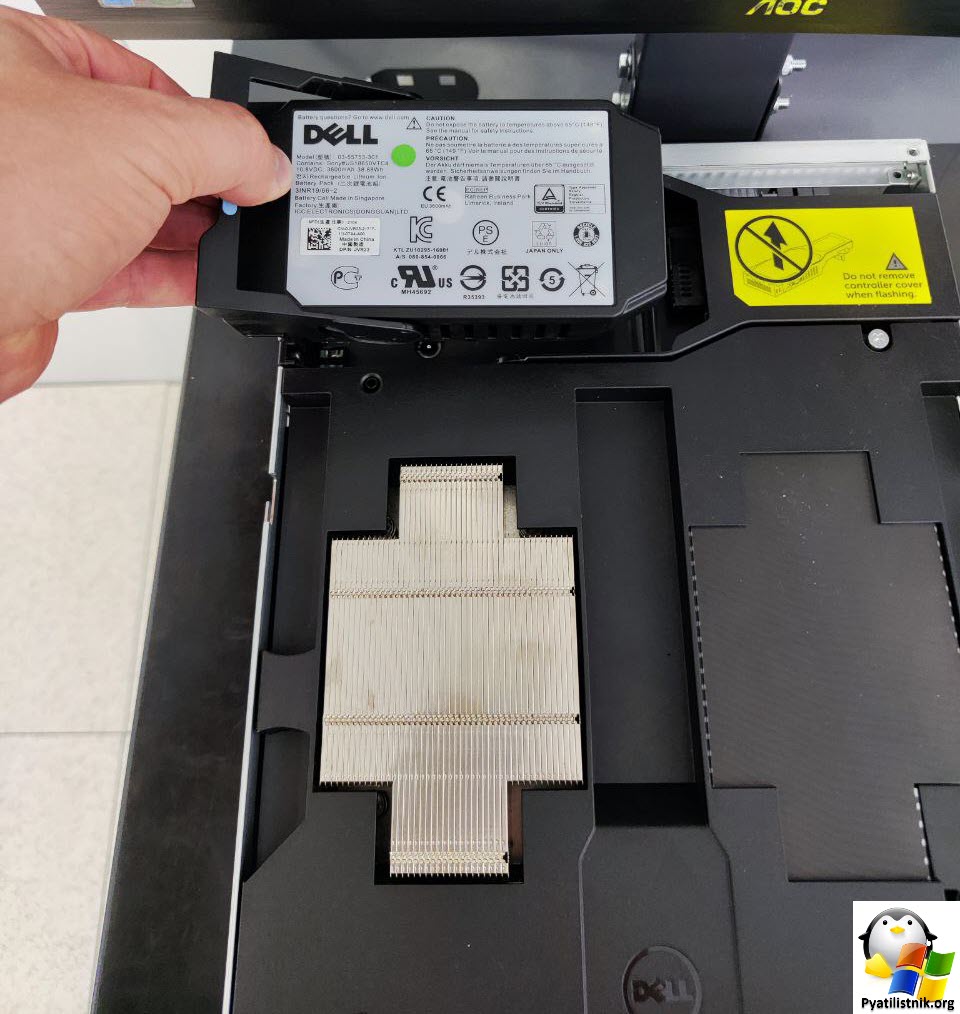

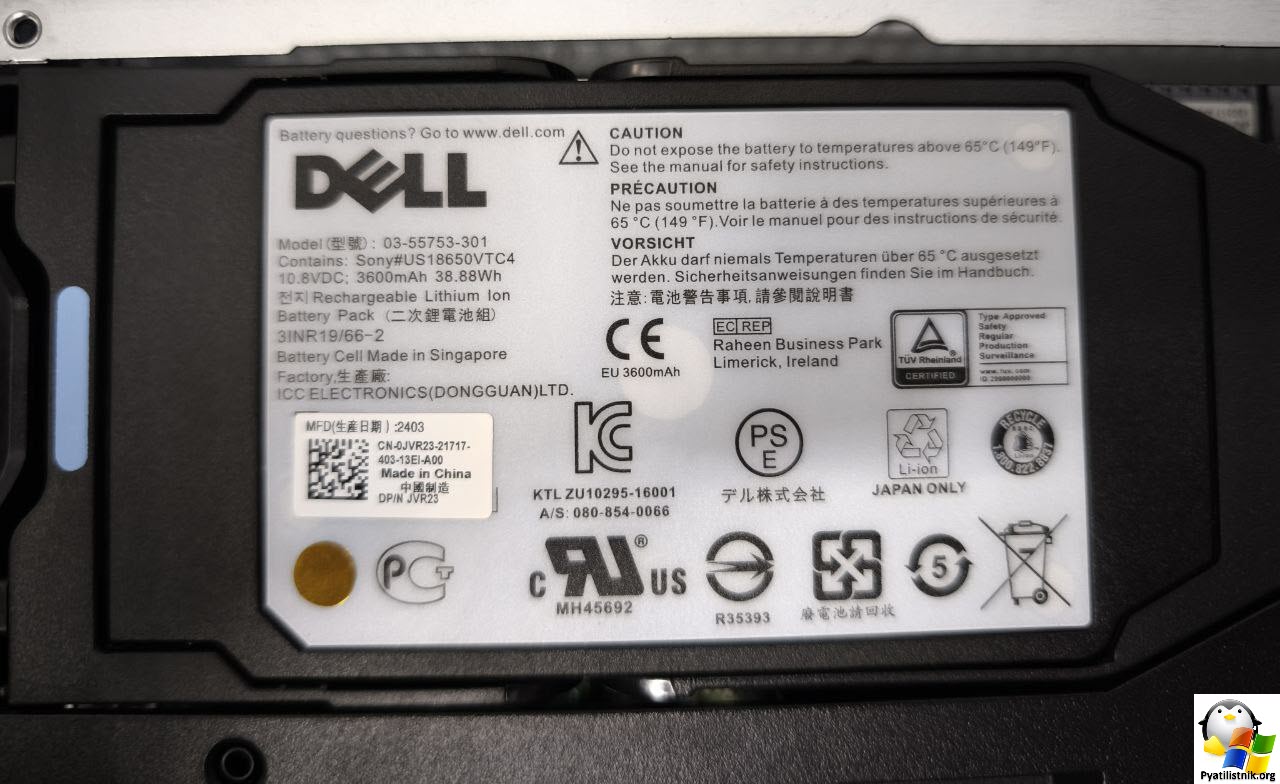

Вот так выглядит замененная BBU.

• Остается теперь в Dell Storage Manager Client увидеть, что система хранения определила новую BBU и стала ее заряжать. На скриншоте ниже не обращайте внимание, что статус до сих пор "Down", главное, что идет увеличение процентов.

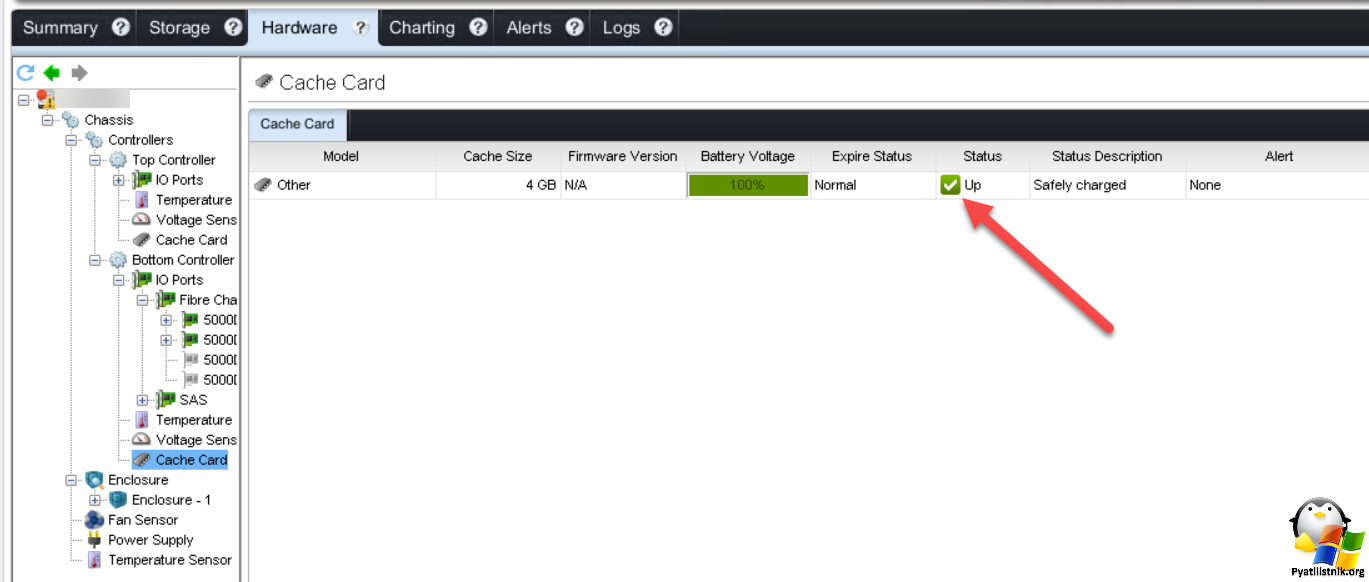

Через некоторое время у вас статус должен стать "Up" и все позеленеть. Поздравляю ваша кэширующая батарея полностью заряжена. Миссию по замене можно считать успешно выполненной.

На этом у меня все, с вами был Иван Сёмин. Если у вас возникнут вопросы или вы захотите поделиться опытом, то я вас жду в комментариях.
